DIAGRAMMA DI GANTT

Il dizionario dei termini utilizzati nell'ambito di Qualità e certificazione: diagramma di Gantt

Un diagramma di Gantt è uno strumento di pianificazione e gestione del progetto che fornisce una rappresentazione grafica del cronoprogramma di un progetto. Viene utilizzato per visualizzare la durata, la sequenza e la dipendenza tra le diverse attività o compiti che compongono un progetto come una sorta di mappa visuale che aiuta i team di progetto a comprendere come e quando ciascuna attività sarà eseguita.

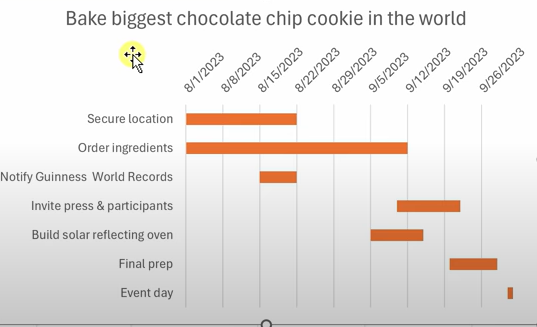

La struttura di base di un diagramma di Gantt consiste in una linea temporale orizzontale che rappresenta l'intero ciclo di vita del progetto, e barre che indicano la durata e la tempistica di ciascuna attività. Le attività sono elencate in modo verticale lungo l'asse delle ordinate, mentre l'asse delle ascisse rappresenta il tempo. Troviamo anche le milestone che sono i punti chiave o gli eventi significativi nel progetto. Le dipendenze tra le diverse attività sono indicate da linee o frecce.

Dal punto di vista della qualità del progetto, un diagramma di Gantt ben progettato può servire come uno strumento efficace per garantire che tutte le attività siano completate entro i tempi previsti e secondo gli standard di qualità stabiliti perché permette di identificare in anticipo eventuali colli di bottiglia o ritardi che potrebbero influenzare la qualità del progetto, consentendo l'implementazione tempestiva di misure correttive.

La storia

Il diagramma di Gantt prende il nome da Henry Gantt, un ingegnere e consulente di management statunitense che lo sviluppò nei primi anni del XX secolo. Forme simili di rappresentazione grafica erano già in uso prima della sua introduzione ma Henry Gantt perfezionò e formalizzò l'approccio, rendendolo uno strumento più efficace e ampiamente utilizzato.

Il diagramma di Gantt fu inizialmente utilizzato per la gestione dei progetti nel settore delle costruzioni e della manifattura. La sua applicazione primaria era quella di ottimizzare i tempi di lavoro e migliorare l'efficienza delle attività. In un'epoca in cui la gestione dei progetti non era ancora una disciplina formalizzata, l'introduzione di questo strumento rappresentò un passo significativo verso una pianificazione e un controllo più rigorosi.

Durante la Prima Guerra Mondiale, il diagramma trovò applicazione nella pianificazione e nella coordinazione delle attività militari. La sua efficacia nel mantenere traccia di complesse operazioni su larga scala contribuì alla sua diffusione e accettazione come strumento standard nella gestione dei progetti.

Con l'avvento di nuove metodologie di gestione dei progetti, come il Project Management Institute's PMBOK (Project Management Body of Knowledge) e PRINCE2, il diagramma di Gantt è stato integrato come componente chiave in questi modelli.

Parti fondamentali del diagramma di Gantt

In un diagramma di Gantt troviamo le barre orizzontali che rappresentano le diverse attività o compiti che compongono un progetto. Ogni barra è posizionata lungo una linea temporale e la sua lunghezza indica la durata prevista per l'attività che rappresenta. In questo modo, le barre orizzontali servono come un indicatore visuale immediato delle tempistiche e della sequenza delle attività all'interno del progetto.
Spesso, le barre sono colorate in modo diverso per indicare lo stato dell'attività (ad esempio, completato, in corso, non iniziato) e possono avere etichette testuali per fornire ulteriori dettagli sull'attività.

Le linee o le frecce che collegano diverse barre indicano le dipendenze tra le attività, mostrando quali devono essere completate prima che altre possano iniziare.

La linea temporale è un altro elemento importante di un diagramma di Gantt dato che serve come asse orizzontale su cui sono posizionate le barre rappresentanti le diverse attività. Indica il periodo di tempo totale previsto per il completamento del progetto, dal suo inizio alla conclusione. La linea temporale è spesso suddivisa in unità di tempo, che possono variare da minuti a anni, a seconda della scala e della complessità del progetto.
Le caratteristiche di una linea temporale sono:

Unità di tempo: le unità di tempo utilizzate (giorni, settimane, mesi, ecc.) devono essere scelte in modo da riflettere adeguatamente la natura e la durata del progetto;
Milestone: punti chiave o eventi significativi nel progetto sono spesso evidenziati sulla linea temporale come "milestone", fornendo indicatori di progresso;
Fasce temporali: in alcuni casi, la linea temporale può essere divisa in diverse fasce per indicare fasi specifiche del progetto, come la pianificazione, l'esecuzione e il controllo

La precisione della linea temporale è fondamentale per garantire che il progetto sia eseguito secondo i piani e raggiunga gli standard di qualità desiderati. La linea temporale può essere utilizzata per monitorare indicatori temporali come lo "Schedule Performance Index" (SPI) che misura l'efficienza con cui le risorse del progetto sono utilizzate per rimanere in linea con il programma previsto.

Le "milestone" o pietre miliari, sono un altro elemento chiave dei diagrammi di Gantt che rappresentano eventi significativi o punti di controllo all'interno del progetto importanti per il suo successo. A differenza delle barre orizzontali, che indicano la durata delle attività, le milestone sono punti specifici sulla linea temporale che segnalano il completamento di fasi importanti nel ciclo di vita del progetto.
Sono generalmente rappresentate da simboli come diamanti, triangoli o cerchi, per distinguerli dalle barre orizzontali. Ogni milestone dovrebbe avere una descrizione chiara che ne indichi l'importanza e il contesto all'interno del progetto e dovrebbe essere associata a una data specifica, che rappresenta una scadenza per il completamento di un'attività o per l'ottenimento di un obiettivo.

Importanza nella gestione dei progetti

Il Diagramma di Gantt è uno strumento fondamentale nella pianificazione di qualsiasi progetto perché fornisce una visione chiara e concisa delle attività da svolgere, del loro ordine sequenziale e delle loro dipendenze. Questa visualizzazione aiuta i project manager ad allocare le risorse in modo più efficiente e a prevedere potenziali problemi prima che si verifichino.

Uno dei principali vantaggi del diagramma di Gantt è la sua capacità di facilitare la comunicazione all'interno del team di progetto e con le parti interessate esterne. La rappresentazione grafica delle attività e delle scadenze rende più semplice per tutti comprendere lo stato del progetto e ciò che è previsto nel futuro prossimo e questo è particolarmente utile in ambienti dove la collaborazione tra diversi dipartimenti o team è cruciale per il successo del progetto.

Il diagramma di Gantt è anche un eccellente strumento di monitoraggio. Una volta che il progetto è in corso, le modifiche apportate al diagramma riflettono direttamente lo stato delle attività, permettendo un controllo in tempo reale e questo è fondamentale per la gestione dei rischi e per assicurare che il progetto rimanga allineato con i suoi obiettivi e le sue scadenze.

Tipologie di diagrammi di Gantt

I diagrammi di Gantt possono essere semplici o complessi. La forma base di diagramma è quella semplice che include le componenti fondamentali come la linea temporale, le barre orizzontali per rappresentare le attività e, talvolta, le milestone per indicare eventi chiave. Questi diagrammi sono generalmente costituiti da un'unica linea temporale e da un elenco limitato di attività e milestone.
Questa tipologia di diagramma è spesso utilizzata per progetti piccoli o per fasi iniziali della pianificazione dove il dettaglio e la complessità non sono richiesti. Offe una visualizzazione chiara e semplice di un progetto ed è l'ideale per la comunicazione con team non tecnici o con le parti interessate che necessitano di una visione generale del progetto. I diagrammi di Gantt semplici sono facili da creare e da modificare, spesso utilizzando strumenti di base come semplici fogli di calcolo.

I diagrammi di Gantt più dettagliati rappresentano una forma avanzata di questo strumento di pianificazione, progettata per gestire progetti in grande scala e ad alta complessità. Oltre alle componenti base come la linea temporale, le barre orizzontali e le milestone, questi diagrammi includono elementi aggiuntivi come le dipendenze tra attività, l'allocazione delle risorse, e gli indicatori di performance.
Sono costituiti da linee temporali multiple, una vasta gamma di attività e milestone e possono anche includere sottoprogetti o fasi. Offrono una visualizzazione dettagliata e complessa del progetto, ideale per team tecnici e manager di progetto esperti.
