Inviato: Mer Ago 30, 2017 11:41 am Oggetto: Aiuto da esperti di metrologia - anelli filettati |
|
|
Buongiorno ,
come da oggetto mi serve l'aiuto di un esperto di metrologia e magari tra voi ne trovo qualcuno.
Devo acquistare degli anelli filettati passa e non passa.
Nella fattispecie il mio tecnico mi dice che vuole 1"5/8 - 12 UNF (che ho scoperto essere il passo del filetto ovvero filetto fine secondo ANSI/ASME B1.1).
Tre fornitori su quattro mi offrono esattamente quello che ho chiesto, il quarto che sto valutando (anche e soprattutto per affidargli il parco di tarature)
mi dice che da normativa non esiste questo tampone come UNF ma solo come UN ed è legato al fatto di avere 12 filetti/inch. ( UN significa extra fine e di conseguenza più costoso).
Penso abbia ragione lui (ho sbirciato qualche tabella online ma non ho a disposizione la norma) qualcuno di esperto sa darmi un riscontro in merito alla veridicità di quanto sopra esposto?
Grazie _________________ Manuela |
|
Top |
|
![](templates/subSilver/images/spacer.gif) |
|
![](templates/subSilver/images/spacer.gif) |
favarix71 Nuova recluta del forum
![](images/avatars/gallery/animali/porcospino_maschera.gif)
Registrato: 09/01/15 16:46 Messaggi: 23 Residenza: modena
|
Inviato: Lun Set 04, 2017 4:42 pm Oggetto: |
|
|
Ciao, provo a risponderti io.. visto che nessuno lo fa..
Le filettature in pollici o americane sono classificate UN, UNC, UNF e UNEF
una filettatura UN e UNF sono di un passo diverso.
Tipi di filettatura UN
UNC diametro filetto a passo grosso
UNF diametro filetto a passo fine
UNEF diametro filetto a passo extra fine
UN diametro filetto a passo costante
è impossibile che un filetto UN e UNF siano uguali.. |
|
Top |
|
![](templates/subSilver/images/spacer.gif) |
#34 Veg-Quality
![](images/avatars/632694123557feccbb303a.jpg)
Registrato: 20/12/11 16:09 Messaggi: 4064 Residenza: Sotto al Monte Grappa
|
Inviato: Lun Set 04, 2017 5:02 pm Oggetto: |
|
|
![](http://i67.tinypic.com/b3viut.png) _________________ In Lak'Ech !
![](http://s14.postimg.org/rywq1ddyp/unnamed2.jpg) |
|
Top |
|
![](templates/subSilver/images/spacer.gif) |
manu_88 Apprendista forumista
Registrato: 27/04/16 18:46 Messaggi: 72
|
Inviato: Mer Set 06, 2017 9:01 am Oggetto: |
|
|
Grazie della spiegazione,

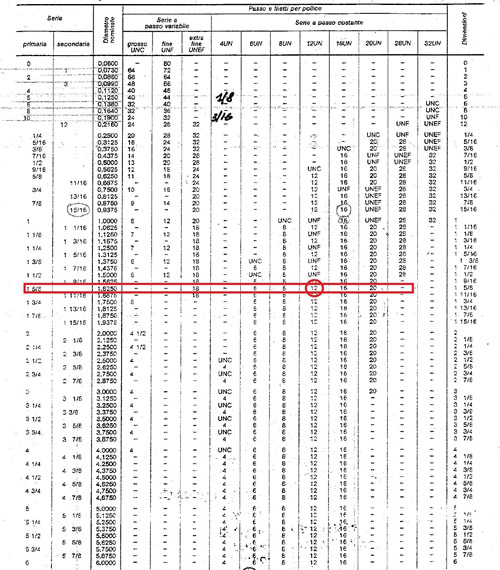

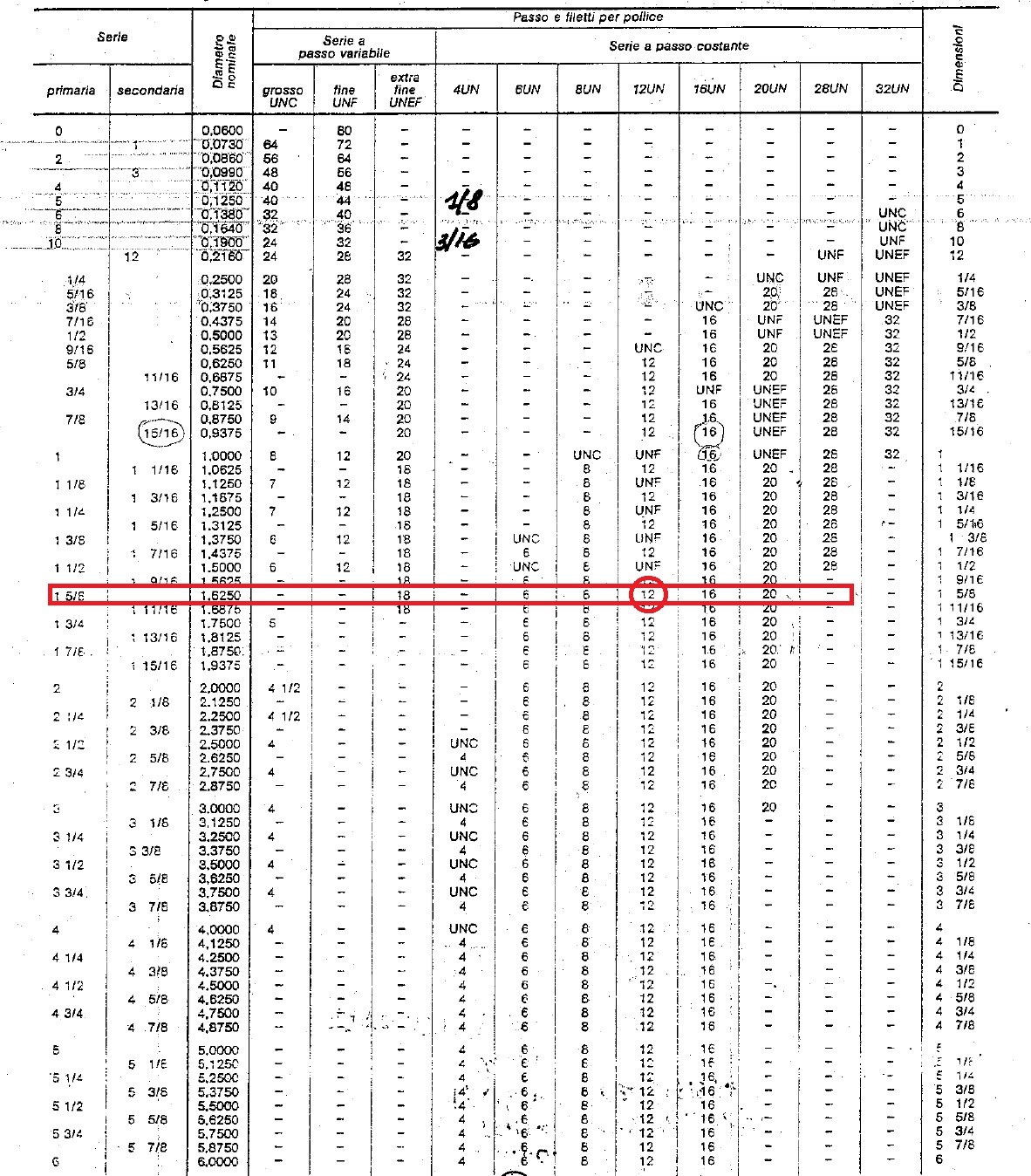

a titolo di completezza ieri la persona che mi ha fatto l'offerta mi ha inviato le tanto cercate tabelle per dimostrarmi che 1 5/8" non pụ essere UNF ma UN...
Non sono capace di allegare il file se mi spiegate come si fa vi passo la tabella.
CIao ![Smile](images/smiles/icon_e_biggrin.gif) _________________ Manuela |
|
Top |
|
![](templates/subSilver/images/spacer.gif) |
QualitiAmo - Stefania Moderatore
![](images/avatars/5759742446eec9961d3e0.png)
Registrato: 16/09/07 18:37 Messaggi: 26601
|
|
